- 产品描述

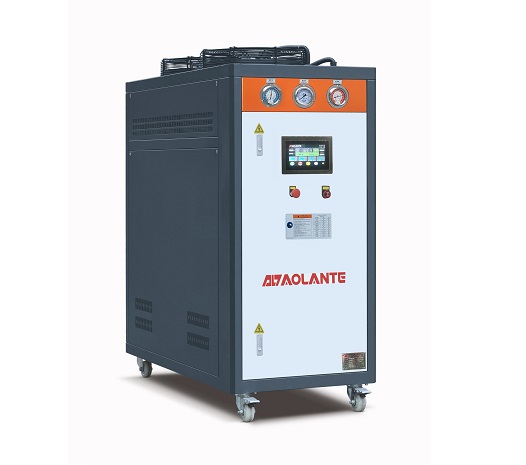

深圳奥兰特机械开发的新能源汽车动力电池包高低温测试机、动力电池包深度冷热冲击试验机温度控制范围-60~110℃，流量2-100L/min，压力恒定0~400Kpa；控温精度：±0.1℃，压力控制精度±0.1L。
动力电池包冷热冲击试验机系统组成部分：压缩机、冷凝器、蒸发器、节流装置、干燥过滤器、压力控制器、低压表、高压表、制冷剂、断路器、可控硅、变频器、漏电开关、温控器、接触器、热继电器、机架、冷媒管路系统、介质管路系统、Y型过滤器、泵浦、溶液箱、流量计、压力传感器、PLC控制系统。
新能源汽车电池包冷却测试机详细参数：
型号
TCFR-02
TCFR-03
TCFR-04
TCFR-05
TCFR-08
TCFR-12
温度范围
-40℃∽120℃
控温精度
±0.1℃
温度反馈
Pt100
温度显示
0.01k
流量输出
1～15 L/min
1～25 L/min
1～30 L/min
1～40 L/min
1～40 L/min
5～50 L/min
流量控制精度
±0.2 L/min
±0.2 L/min
±0.2 L/min
±0.2 L/min
±0.2 L/min
±0.2 L/min
压力显示
采用江森自控压力传感器，触摸屏上显示压力,可进行压力控制调节
加热功率
5.5kW
7.5kW
10kW
15kW
25kW
38kW
制冷量
100℃
5.5kW
7.5kW
10kW
15kW
25kW
38kW
20℃
5.5kW
7.5kW
10kW
15kW
25kW
38kW
0℃
5.5kW
7.5kW
10kW
15kW
25kW
38kW
-20℃
2.8kW
3.8kW
4.6kW
7kW
12kW
16kW
压缩机
艾默生谷轮/丹佛斯涡旋柔性压缩机
膨胀阀
艾默生/丹佛斯热力膨胀阀
干燥过滤器
艾默生/丹佛斯
蒸发器
不锈钢板式换热器
输入、显示
7寸彩色触摸屏\西门子S7-1200 PLC控制器
程序编辑
可编制10条程序，每条程序可编制40段步骤
通信
标配RS-485通讯，预留CAN2.0通讯接口
安全?；?/span>
具有自我诊断功能；冷冻机过载?；?；高压压力开关，过载继电器、热?；ぷ爸?、低液位?；?、高温?；?、传感器故障?；さ榷嘀职踩Ｕ瞎δ?/span>
是否为全密闭系统
整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂
R404A/ R507C
接口尺寸
G3/4
G3/4
G3/4
G3/4
G3/4
G3/4
水冷型at25度
1100L/H
1500L/H
2000L/H
2800L/H
4500L/H
7000L/H
水冷冷凝器
套管式换热器
风冷型冷凝器
铜管铝翅片换热器（上出风形式）
电源380V50HZ
11kW max
14kW max
19kW max
28kW max
41kW max
58kW max
水冷尺寸mm
800*400*1000
800*400*1000
100*500*1000
1000*500*1200
1000*500*1200
1200*550*140
风冷尺寸mm
1000*500*1300
1100*500*1400
1100*500*1400
1200*550*1600
1300*600*1600
/
重量（水冷）
230kg
250kg
300kg
320kg
570kg
830kg
选配
220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
标配
温度扩展到-40℃～+135℃
选配
更高精度控制温度、流量、压力
标配
自动加注防冻液系统
标配
订购：新能源汽车电池包冷却测试机
